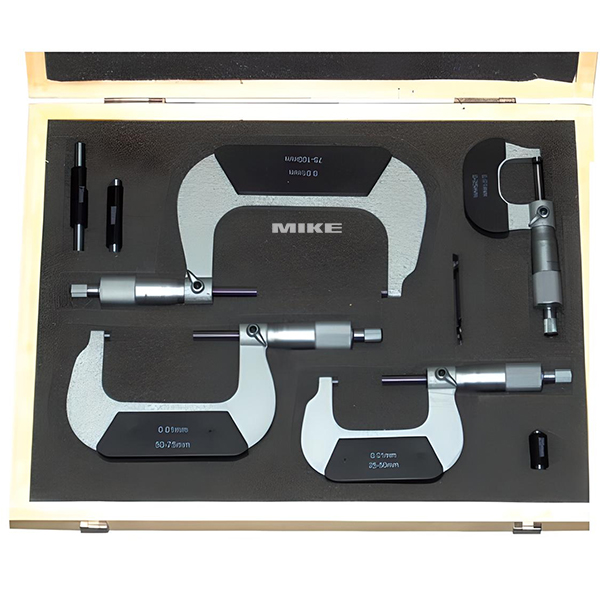

Bộ panme cơ đo ngoài Vogel Germany 23200- là một bộ dụng cụ đo lường với độ chính xác cao, được thiết kế để đáp ứng các tiêu chuẩn khắt khe trong công việc đo lường kỹ thuật. Bộ panme này có thang đo từ 0-300mm và tuân theo tiêu chuẩn DIN 863, đảm bảo độ bền và độ chính xác vượt trội.
Bộ panme cơ đo ngoài Vogel Germany 23200-,
từ 0-300mm
Các panme trong bộ có vạch chia khắc laser, giúp đảm bảo độ rõ ràng và dễ đọc, với độ chính xác 0.01mm. Số lượng thành phần trong bộ dao động từ 3 đến 12 tùy theo mã hàng, giúp đáp ứng nhiều nhu cầu đo lường khác nhau trong ngành cơ khí và gia công kim loại.
– Thang đo: 0-300mm
– Độ chính xác: 0.01mm
– Số lượng thành phần: 3-12 tùy mã hàng
– Vạch chia khắc laser
– Khung sơn màu xám chịu lực, với tấm cách nhiệt
– Bề mặt đo carbide, mài mịn và đánh bóng
– Cơ cấu ratchet: Bước điều chỉnh bằng ăn khớp bánh răng
– Khóa vị trí nhanh và chính xác
– Bước nhảy vạch chia: 0.5mm
– Đường kính chuôi đo: 18mm
– Đường kính trục: 6.5mm
– Sản xuất theo tiêu chuẩn DIN 863
Bộ panme bao gồm các thành phần chính như vỏ bọc và ống lót hoàn thiện với lớp mạ crôm mờ, giúp chống gỉ sét và tăng độ bền. Khung panme được sơn màu xám chịu lực và có các tấm cách nhiệt, đảm bảo sự ổn định và bền bỉ khi sử dụng. Bề mặt đo làm từ carbide, được mài mịn và đánh bóng, tăng độ bền và độ chính xác của phép đo.
| Mã hàng | Thang đo | Độ chính xác | Số lượng thành phần | Đường kính chuôi đo | Bước nhảy vạch chia | Đường kính trục |
|---|---|---|---|---|---|---|
| (mm) | (mm) | (cái) | (mm) | (mm) | (mm) | |
| 232003 | 0 – 75 | 0.01 | 3 | 18 | 0.5 | 6.5 |
| 232004 | 0 – 100 | 0.01 | 4 | 18 | 0.5 | 6.5 |
| 232006 | 0 – 150 | 0.01 | 6 | 18 | 0.5 | 6.5 |
| 232107 | 150 – 300 | 0.01 | 6 | 18 | 0.5 | 6.5 |
| 232108 | 0 – 300 | 0.01 | 12 | 18 | 0.5 | 6.5 |
| 232109 | 100 – 200 | 0.01 | 4 | 18 | 0.5 | 6.5 |
Panme có cơ cấu điều chỉnh bằng bánh răng (ratchet), với bước điều chỉnh bằng ăn khớp bánh răng giúp dừng hoặc điều chỉnh chuôi đo một cách chính xác. Bánh xe khóa giúp cố định nhanh chóng và chính xác vị trí đo, đảm bảo kết quả đo tin cậy. Đường kính chuôi đo là 18mm, với bước nhảy vạch chia 0.5mm và đường kính trục là 6.5mm. Bộ panme này còn đi kèm với dụng cụ cài đặt, giúp thiết lập và hiệu chuẩn panme dễ dàng.
Bề mặt đo được khắc vạch chia bằng laser, đảm bảo độ bền và dễ đọc. Panme này đáp ứng các tiêu chuẩn dung sai của xưởng sản xuất, với bề mặt đo bằng carbide được mài mịn và đánh bóng.
