Bộ thước đo mối hàn cơ khí 4 chi tiết, Vogel Germany 479901. Chuyên dùng để kiểm tra chất lượng mối hàn trong cơ khí. Bộ gồm 4 chi tiết, mỗi chi tiết đảm nhận một chức năng riêng biệt, đánh giá độ dày, độ lệch, góc hàn và khe hở mối hàn.
Hình
Các thước đo được chế tạo từ thép không gỉ, xử lý bề mặt cứng, mài nhẵn, chống ăn mòn và chịu lực tốt. Thiết kế nhỏ gọn, các chi tiết có thể dễ dàng tiếp cận khu vực hàn và kiểm tra mối hàn ở nhiều góc độ và vị trí khác nhau.

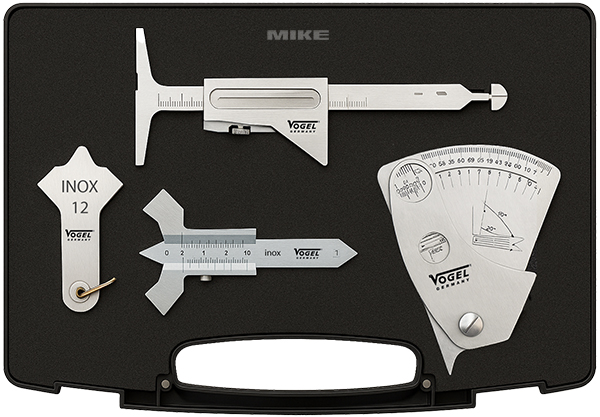

Bộ thước đo mối hàn cơ khí 4 chi tiết, Vogel Germany 479901
Bộ bao gồm thước đo độ dày mối hàn 3 – 12mm, thước đo góc hàn và khe hở hàn, thước đo độ lệch mép hàn và thước đo mối hàn ống. Tất cả đều được gia công theo tiêu chuẩn châu Âu, đáp ứng yêu cầu kỹ thuật trong ngành hàn.
- Model: 479901
- Số lượng chi tiết: 4
- Vật liệu: thép không gỉ, tôi cứng và mài nhẵn
- Thành phần trong bộ:
1. Thước đo mối hàn 3 – 12mm (Mã 474401)
2. Thước đo chiều cao đường hàn (Mã 474403)
3. Thước đo mối hàn độ chính xác ±0.1mm (Mã 474404)
4. Thước đo mối hàn ống dày 35mm, độ lệch mép hàn (Mã 474409)
- Hộp bảo vệ: bằng nhựa có lớp mút chống sốc
- Ứng dụng: Đo độ dày, góc hàn, độ lệch và khe hở mối hàn trong cơ khí
- Nhà sản xuất: Vogel Germany
Kích thước nhỏ gọn, trọng lượng nhẹ và hộp đựng chắc chắn dễ dàng bảo quản và vận chuyển. Bộ thước phù hợp cho các thợ cơ khí, kỹ sư kiểm tra chất lượng mối hàn trong nhà máy, xưởng cơ khí và ngàoi côngh trình đang thi công.
Thông số chi tiết từng thành phần trong bộ:
- Model: 474401
- Số lá đo: 12
- Thang đo: 3 – 12mm (bao gồm: 3 / 3.5 / 4 / 4.5 / 5 / 5.5 / 6 / 6.5 / 7 / 8 / 10 / 12mm)
- Chất liệu: thép không gỉ (Inox)
- Dạng thiết kế: hình quạt, xoay quanh chốt cố định
- Ứng dụng: Đo kiểm kích thước mối hàn góc vuông
- Model: 474403
- Thang đo: 0 – 20mm
- Độ chính xác: ±0.1mm
- Góc đo tiêu chuẩn: 60°, 70°, 80°, 90°
- Chất liệu: thép không gỉ, mạ chrome mờ
- Kích thước: 98 x 59 x 5.2mm
- Vạch chia: khắc laser
- Vít cố định vị trí đo
- Model: 474404
- Thang đo: 0 – 20mm
- Độ chính xác: ±0.1mm
- Chất liệu: thép không gỉ
- Kích thước: 108 x 81.5 x 3.2 mm
- Thiết kế: Cửa sổ đọc số
- Vạch chia: khắc laser
- Ứng dụng: Đo chiều cao, độ sâu, góc và kích thước mối hàn
- Model: 474409
- Thang đo độ dày: 0 – 35mm
- Độ chính xác: ±1mm
- Cơ chế đo: hàm đo di động, vạch chia laser, vít khóa
- Chức năng: độ lệch mép hàn, độ dày thành ống, chiều cao mối hàn
- Số mặt đo: 02 mặt
- Chất liệu: thép không gỉ, bề mặt đánh bóng
- Kích thước tổng thể: 158 × 64 × 7 mm
- Ứng dụng: Kiểm tra chất lượng mối hàn ống trong ngành công nghiệp
Bộ thước đo mối hàn cơ khí 4 chi tiết, Vogel Germany 479901. Với sự kết hợp của các thước đo chuyên dụng, giúp kiểm tra nhanh chóng và đảm bảo chất lượng mối hàn theo tiêu chuẩn kỹ thuật trong ngành hàn cắt kim loại.
