Panme cơ đo ngoài Vogel Germany 23029 là một công cụ đo lường chất lượng cao, được thiết kế để đo các chi tiết có kích thước từ 300 đến 600mm, tùy theo mã hàng cụ thể. Sản phẩm này tuân thủ tiêu chuẩn DIN 863, đảm bảo độ bền và độ chính xác cao, thích hợp cho các ứng dụng trong xưởng cơ khí và các ngành công nghiệp yêu cầu độ chính xác cao.

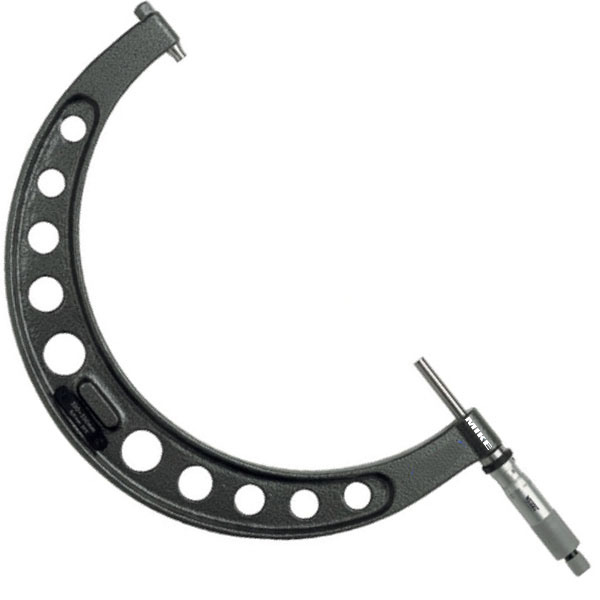

Panme cơ đo ngoài 23029
thang đo từ 300-600mm
Panme này có độ chính xác 0.01mm và dung sai tối đa dao động từ 0.006mm đến 0.008mm, tùy thuộc vào từng mã hàng cụ thể. Bề mặt đo của panme được làm từ carbide, được mài mịn và đánh bóng để tăng độ bền và đảm bảo kết quả đo chính xác. Vạch chia được khắc laser rõ ràng và dễ đọc, với bước nhảy vạch chia là 1mm.
- Thang đo: 300-600mm
- Độ chính xác: 0.01mm
- Dung sai toàn tầm: 0.006-0.008mm tùy mã hàng
- Đường kính chuôi đo: 24mm
- Bước nhảy vạch chia: 1mm
- Khung sơn màu xám chịu lực, có tùy chọn tay cầm cách nhiệt
- Bề mặt đo carbide, mài mịn và đánh bóng
- Cơ cấu ratchet: Bước điều chỉnh bằng ăn khớp bánh răng
- Khóa vị trí nhanh và chính xác
- Vạch chia khắc laser
Thiết kế của panme Vogel Germany 23029 bao gồm vỏ ngoài và tay vặn được hoàn thiện bằng lớp mạ crôm mờ. Khung của panme được làm từ kim loại nhẹ và sơn màu xám chịu lực, có tùy chọn tay cầm cách nhiệt, giúp tăng độ bền và sự thoải mái khi sử dụng. Điều này giúp người dùng dễ dàng thao tác và cầm nắm panme, đặc biệt trong quá trình sử dụng liên tục.
Panme cơ đo ngoài 23029
Panme này còn được trang bị cơ cấu ratchet, cho phép duy trì áp lực đo ổn định và chính xác. Bánh xe khóa giúp cố định nhanh chóng và chính xác vị trí đo, đảm bảo độ tin cậy của kết quả đo. Sản phẩm không đi kèm với vòng dưỡng đo, nhưng có thể tham khảo trang 92 để chọn các vòng dưỡng phù hợp.
| Mã hàng | Thang đo | Độ chính xác | Đường kính chuôi đo | Bước nhảy vạch chia | L | B | A | Sai số tối đa |
|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | |
| 230290 | 300 – 350 | 0.01 | 24 | 1.0 | 370 | 190 | 42 | 0.006 |
| 230291 | 350 – 400 | 0.01 | 24 | 1.0 | 430 | 220 | 42 | 0.006 |
| 230292 | 400 – 450 | 0.01 | 24 | 1.0 | 475 | 250 | 42 | 0.007 |
| 230293 | 450 – 500 | 0.01 | 24 | 1.0 | 530 | 273 | 42 | 0.007 |
| 230294 | 500 – 550 | 0.01 | 24 | 1.0 | 570 | 291 | 42 | 0.008 |
| 230295 | 550 – 600 | 0.01 | 24 | 1.0 | 630 | 323 | 42 | 0.008 |
Với 100 bước chia: Trên thước phụ của panme có 100 vạch chia, mỗi vạch tương ứng với 0.01mm. Khi xoay tay vặn một vòng đầy đủ 360 độ, bề mặt đo sẽ di chuyển 1mm (100 vạch x 0.01mm = 1mm). Điều này giúp người dùng thực hiện các phép đo chính xác đến từng phần nhỏ của milimét.
Panme Vogel Germany 23029 với các tính năng và độ chính xác vượt trội là lựa chọn lý tưởng cho các kỹ sư và thợ kỹ thuật cần độ chính xác cao trong các công việc đo lường kỹ thuật.
