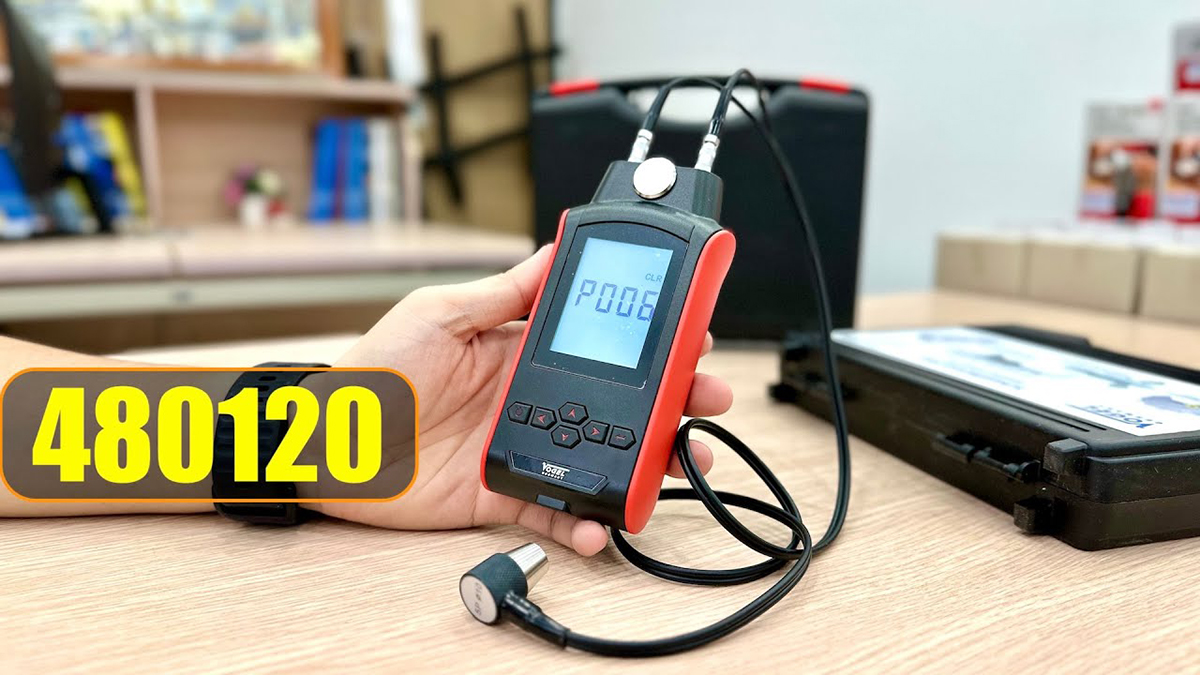

Máy đo độ dày bằng siêu âm, cảm biến rời, Vogel Germany 480120, chuyên đo cho vật liệu kim loại và phi kim. Thích hợp cho nhiều ứng dụng trong công nghiệp và kỹ thuật.
Hình
Dụng cụ được trang bị màn hình LCD 4 chữ số với đèn nền, cho phép đọc kết quả rõ ràng ngay cả trong điều kiện thiếu sáng. Bàn phím mềm và vỏ bằng polyamide tăng độ bền và thuận tiện khi sử dụng. Bộ nhớ lưu trữ lên tới 40 kết quả đo, hỗ trợ hiệu quả cho quá trình phân tích dữ liệu.
Máy đo độ dày bằng siêu âm, cảm biến rời
Vogel Germany 480120
Cảm biến rời 5 MHz có thể thay thế, đường kính 10mm, phù hợp với nhiều bề mặt đo. Dải đo từ 0.70 – 300.00mm, độ chính xác ±0.01mm, dung sai toàn tầm ±0.50% + 0.10mm, cho phép kiểm tra độ dày của nhiều loại vật liệu khác nhau như thép, gang, nhôm và nhựa.
- Thang đo: 0.70 – 300.00mm (0.36 – 11.80 inch).
- Độ chính xác: ±0.01 mm.
- Dung sai toàn tầm: ±0.5% + 0.10mm
- Vận tốc sóng: 1000 – 9999m/s
- Loại cảm biến: cảm biến rời, tần số 5MHz, đầu dò Ø10 mm.
- Màn hình: LCD 4 chữ số, có đèn nền, chiều cao chữ 9 mm.
- Dung lượng bộ nhớ: 40 lần đo
- Nhiệt độ làm việc: 0 °C ~ +40 °C, độ ẩm 20% ~ 90% RH
- Nhiệt độ bảo quản: -20 °C ~ +70 °C
- Nguồn cấp: 2pin x 1.5 V (type AA)
- Có chức năng báo pin yếu
- Kích thước máy: 124 x 67 x 30 mm.
- Nhà sản xuất: Vogel Germany
- Chức năng khác:
- Hiệu chuẩn nhanh với block tích hợp.
- Tự động tắt nguồn, lưu dữ liệu và hiển thị giá trị min/max.
- Đo ở mọi góc độ: ngang, dọc, lộn ngược.
- Kết hợp với dây đeo cổ tay, couplant và hướng dẫn sử dụng.
Máy hoạt động trong dải nhiệt độ từ 0°C đến +40°C, độ ẩm 20% – 90% RH, đảm bảo hiệu suất ổn định trong môi trường công nghiệp và phòng thí nghiệm. Đầu đo linh hoạt đo được ở mọi vị trí: ngang, dọc hay lộn ngược, phù hợp với nhiều tình huống thực tế.
Các ứng dụng của máy đo độ dày bằng siêu âm:
- Đo độ dày vật liệu kim loại và phi kim loại, bao gồm thép, gang, đồng, nhôm, kẽm, gốm và nhựa.
- Kiểm tra độ dày của thùng chứa, bồn áp suất, ống dẫn trong công nghiệp dầu khí và năng lượng.
- Ứng dụng trong ngành công nghiệp ô tô, đóng tàu, xây dựng và lưu trữ.
- Đo độ dày thành tàu, bình chứa, bồn nhiên liệu và bồn dầu.
- Đo độ dày trong quá trình sản xuất, bảo trì và kiểm tra an toàn.
- Sử dụng trong ngành hóa chất, nhà máy điện và công nghiệp xây dựng cầu đường.
- Đo ở mọi vị trí, kể cả hướng ngang, dọc hoặc lật ngược.
Các loại vật liệu phù hợp với máy 480120:
- Kim loại đen: thép, gang xám, gang cầu.
- Kim loại màu: nhôm, đồng, đồng thau, kẽm.
- Vật liệu phi kim loại: gốm, composite, epoxy.
- Hợp kim đồng, niken và các hợp kim dẫn điện tốt.
- Nhựa đồng nhất và nhựa dẻo.
- Vật liệu siêu âm kim loại và phi kim loại đồng nhất.
Các bước sử dụng Máy đo độ dày bằng siêu âm:
1. Chuẩn bị trước khi đo:
- Kiểm tra pin, đảm bảo đủ năng lượng để hoạt động.
- Gắn cảm biến rời đúng cách vào máy.
- Làm sạch bề mặt vật liệu cần đo, loại bỏ bụi bẩn và dầu mỡ.
2. Hiệu chuẩn máy:
- Sử dụng block hiệu chuẩn tích hợp hoặc block chuẩn ngoài.
- Chọn chế độ hiệu chuẩn và kiểm tra độ chính xác trên màn hình.
- Điều chỉnh nếu cần để đạt độ chính xác ±0.01 mm.
3. Tiến hành đo:
- Thoa một lượng nhỏ couplant (chất tiếp âm) lên bề mặt vật liệu.
- Đặt cảm biến tiếp xúc chắc chắn, vuông góc với bề mặt.
- Đọc kết quả trên màn hình LCD sau vài giây.
4. Lưu và xem dữ liệu:
- Sau mỗi lần đo, dữ liệu tự động lưu lại (tối đa 40 lần đo).
- Có thể xem lại giá trị trung bình, min, max trực tiếp trên máy.
5. Kết thúc và bảo quản:
- Tắt nguồn hoặc để máy tự động tắt nếu không sử dụng.
- Vệ sinh cảm biến và máy, tránh va đập.
- Bảo quản trong hộp, nơi khô ráo, thoáng mát.
Máy đi kèm phụ kiện gồm khối hiệu chuẩn, dây đeo tay, chất tiếp âm. Nguồn cấp 2pin x 1.5V (type AA). Tài liệu hướng dẫn sử dụng và tín hiệu báo pin yếu giúp người dùng theo dõi tình trạng hoạt động một cách dễ dàng.
