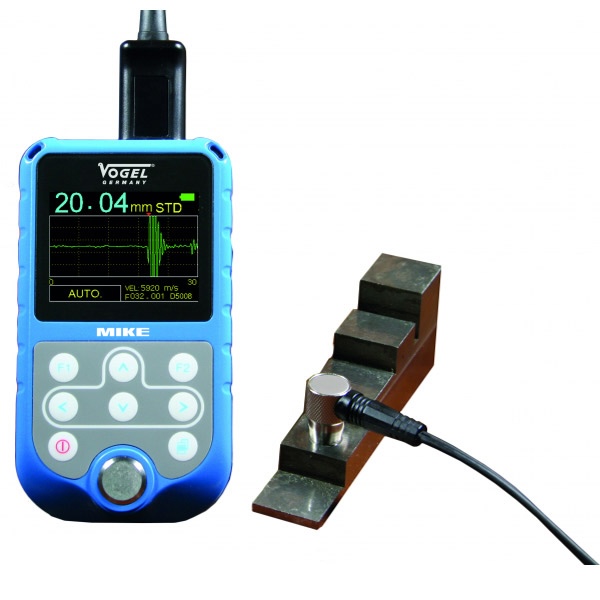

Máy siêu âm đo độ dày kim loại, xuyên lớp phủ, Vogel Germany 480130. Chuyên dụng để đo độ dày các vật liệu như thép, nhôm, đồng, gốm, epoxy và nhựa PVC. Khả năng xuyên qua lớp phủ giúp kiểm tra độ dày mà không cần loại bỏ lớp bề mặt.
Hình
Hệ thống A-Scan và B-Scan cho phép quan sát cấu trúc bên trong vật liệu. Màn hình TFT lớn 240×320 mm hiển thị kết quả rõ nét. Chế độ tự động phát hiện điểm đo và chức năng đóng băng hình ảnh giúp người dùng phân tích dữ liệu dễ dàng.
Máy siêu âm đo độ dày kim loại, xuyên lớp phủ
Vogel Germany 480130
Khả năng đo ở chế độ T-E là 0.65 – 400mm, chế độ E-E là 3 – 25mm. Độ chính xác ±0.01 mm đảm bảo kết quả đo chi tiết. Dải vận tốc âm thanh từ 1000 đến 9999 m/s cho phép đo trên nhiều loại vật liệu khác nhau.
- Thang đo:
– Chế độ E-E: 0.65 – 400.0mm
– Chế độ T-E: 3 – 25mm
- Dung sai toàn tầm:
– ±0.04mm (up to < 9.99mm)
– ±0.10% + 0.04mm (up to 10.00 – 99.99mm)
– ±0.30% + 0.10mm (up to > 100.00mm)
- Độ chính xác: ±0.01 / 0.001mm
- Vận tốc âm thanh: 1000 – 9999 m/s
- Cảm biến: đầu dò kép, 5 MHz, đường kính Ø13.20mm
- Màn hình: TFT LCD 240x320mm, đa chức năng
- Bộ nhớ: Lưu trữ 100 phép đo trong 100 thư mục
- Nhiệt độ hoạt động: -20°C đến +50°C
- Độ ẩm: 20 – 90% RH
- Chức năng tự động tắt nguồn, báo pin yếu
- Nguồn cấp: 2 pin AA 1.5V (type 90003)
- Kích thước: 133 x 75 x 29mm
- Phụ kiện: chất tiếp âm, chứng chỉ hiệu chuẩn, khối chuẩn, couplant, dây đeo, hướng dẫn sử dụng.
- Nhà sản xuất: Vogel Germany
Vogel Germany 480130 được trang bị bộ nhớ lưu trữ lên đến 100 nhóm dữ liệu. Tính năng xuất dữ liệu qua cổng USBngười dùng có thể phân tích và lưu trữ thông tin thuận tiện. Nguồn cấp pin AA 1.5V hỗ trợ thời gian sử dụng dài, thay thế dễ dàng mọi lúc mọi nơi.
Các ứng dụng của Máy siêu âm đo độ dày kim loại:
- Đo độ dày vật liệu kim loại và phi kim loại.
- Kiểm tra độ dày xuyên qua lớp phủ bề mặt.
- Ứng dụng trong ngành công nghiệp ô tô, đóng tàu và chế tạo máy.
- Đánh giá độ mài mòn, ăn mòn trong bồn chứa và đường ống.
- Kiểm tra chất lượng vật liệu trong xây dựng và cơ khí.
- Phân tích độ dày trong sản xuất nhựa, gốm, epoxy và vật liệu composite.
- Hỗ trợ kiểm tra an toàn trong công nghiệp hàng không và năng lượng.
Các loại vật liệu phù hợp với Máy siêu âm:
- Thép, gang và gang cầu.
- Sắt, nhôm và đồng.
- Kẽm, thiếc và đồng thau.
- Nhựa, PVC và vật liệu composite.
- Gốm, thủy tinh và epoxy.
- Các vật liệu dẫn sóng siêu âm tốt.
- Bề mặt có lớp phủ hoặc sơn ngoài.
Các bước sử dụng Máy siêu âm 480130:
1. Chuẩn bị máy:
- Lắp đầu dò siêu âm đúng vị trí và kiểm tra pin.
- Bật nguồn và đợi màn hình hiển thị sẵn sàng
2. Hiệu chuẩn máy:
- Sử dụng tấm thử tích hợp hoặc tấm chuẩn ngoài để hiệu chỉnh.
- Điều chỉnh vận tốc âm thanh theo vật liệu cần đo.
3. Bôi chất tiếp âm:
- Bôi một lượng nhỏ chất tiếp âm (couplant) lên bề mặt cần đo.
- Đảm bảo không có bọt khí hoặc bụi bẩn cản trở sóng siêu âm.
4. Tiến hành đo:
- Đặt đầu dò lên bề mặt đã bôi chất tiếp âm.
- Đọc kết quả hiển thị trên màn hình TFT rõ nét.
5. Phân tích và lưu trữ dữ liệu:
- Lưu kết quả đo trong bộ nhớ hoặc xuất dữ liệu qua cổng USB.
- Lập báo cáo hoặc phân tích số liệu theo yêu cầu.
6. Tắt máy và bảo quản:
- Tắt nguồn, làm sạch đầu dò và thân máy.
- Bảo quản trong hộp chuyên dụng, tránh va đập và độ ẩm cao.
Máy có thiết kế chắc chắn, hoạt động tốt trong môi trường nhiệt độ -20 đến +50°C và độ ẩm 20 – 90% RH. Máy bao gồm đầu dò 5 MHz, kích thước Ø13.2mm , chứng chỉ hiệu chuẩn và tài liệu hướng dẫn sử dụng.
