Panme cơ khí đo ngoài có nhiều loại khác nhau, cơ bản về kiểu trục đo. Trị số đo kiểu số nguyên hoặc số lẻ được khắc trên vạch chỉ thị. Độ chính xác của panme tiêu chuẩn 0.01mm. Một vài model có cấp chính xác ±0.001mm. Thước panme cơ khí loại tiêu chuẩn, panme có trục xoay, tức là khi xoay chuôi thì trục đo xoay theo. Ngoài khác biệt về thang đo, độ chính xác thì dụng cụ đo này khác nhau ở kiểu ngàm đo. Kiểu đầu đo quyết định bạn sẽ ứng dụng nó cho mục đích đo phôi nào.

Panme đo ngoài loại đặc biệt là khi xoay chuôi, trục chuyển động tịnh tiến. Panme cơ đặc chủng sẽ có dưỡng đo hay đầu trục kết cấu hình học đặc biệt. Đầu trục có kết cấu hình học đáp ứng với từng phôi riêng biệt.

Cấu tạo cơ bản của Panme cơ khí

• Frame: Khung của panme, cơ cấu tạo thành ngàm giống chữ C, nơi gắn mọi chi tiết còn lại của thước.
• Avil: Trục đo hay đầu đo, 1 phần cố định như 1 điểm tì / đỡ.
• Spindle: Trục này chuyển động, dịch chuyển theo hành trình của thước và phôi. Trục đo này quyết định thang đo của thước là bao nhiêu.
• Lock-nut: Chốt hãm hành trình thước. Thường là 1 nẫy gạt nhẹ bằng ngón tay khi muốn khoá hành trình trục đo.
• Sleeve: Ống bao chính, ống này bao kín trục đo và trên ống có vạch chia tỉ lê. Ống này chỉ thị giá trị dịch chuyển hay kích thước chính của vật đo.
• Thimble: Ống bao phụ, chuyển động xoay, đây có thể xem là thước phụ hay nơi chỉ thị giá trị lẻ của trị đo. Vạch chia trên Thimble sẽ cho biết giá trị lẻ của phép đo.
• Ratchet knop: Núm xoay, điều chỉnh bởi người dùng, tạo ra áp lực lên trục đo tỳ vào phôi.

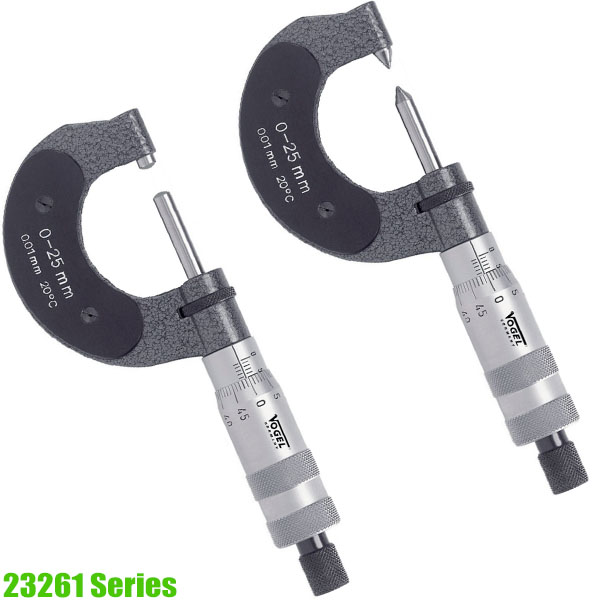

Thước panme cơ đo ngoài

Đường kính trục đo cố định Ø6,5mm cho tất cả các model thuộc dòng này.

Model	Thang đo mm	Độ chính xác ±mm	Đường kính núm xoay	Bước chuyển mm	Dung sai toàn tầm mm
231321	0-25	0.01	20.5	0.5	0.004
231322	25-50	0.01	20.5	0.5	0.004
231323	50-75	0.01	20.5	0.5	0.005
231324	75-100	0.01	20.5	0.5	0.005

Panme ngoài độ chính xác cao

Đường kính trục đo: Ø8mm

Model	Thang đo mm	Độ chính xác ±mm	Đk núm xoay	Bước chuyển mm	Dung sai toàn tầm mm
230586	0-25	0.01	21	0.5	±0.002
230587	25-50	0.01	21	0.5	±0.002
230588	50-75	0.01	21	0.5	±0.003
230589	75-100	0.01	21	0.5	±0.003

Thước panme chỉ thị số cơ

Kích thước chuôi cầm bằng nhau trên mọi model.

Model	Thang đo mm	Độ chính xác ±mm	Đường kính núm xoay	Dung sai toàn tầm mm
231451	0-25	0.01	18	0.004
231452	25-50	0.01	18	0.004
231453	50-75	0.01	18	0.005
231454	75-100	0.01	18	0.005

External Micrometer

Model	Thang đo mm	Độ chính xác ±mm	Đường kính núm xoay	Bước chuyển mm	Dung sai toàn tầm mm
230351	0-25	0.01	30	1.0	0.004
230352	25-50	0.01	30	1.0	0.004
230353	50-75	0.01	30	1.0	0.005
230354	75-100	0.01	30	1.0	0.005

External Micrometer

Model	Thang đo mm	Độ chính xác ±mm	Đường kính núm xoay	Bước chuyển mm	Dung sai toàn tầm mm
231330	0-25	0.01	23	0.5	0.004
231331	25-50	0.01	23	0.5	0.004
231332	50-75	0.01	23	0.5	0.005
231333	75-100	0.01	23	0.5	0.005
231334	100 – 125	0.01	23	0.5	0.006
231335	125 – 150	0.01	23	0.5	0.006

External Micrometer

Model	Thang đo mm	Độ chính xác ±mm	Đường kính núm xoay	Bước chuyển mm	Dung sai toàn tầm mm
231101	0-25	0.01	18	0.5	0.004

External Micrometers

External Micrometer

Model	Thang đo mm	Độ chính xác ±mm	Đường kính núm xoay	Bước chuyển mm	Dung sai toàn tầm mm
231351	0-25	0.01	18	0.5	0.004
231352	25-50	0.01	18	0.5	0.004
231353	50-75	0.01	18	0.5	0.005
231354	75-100	0.01	18	0.5	0.005
231355	100 – 125	0.01	18	0.5	0.006
231356	125 – 150	0.01	18	0.5	0.006
231357	150 – 175	0.01	18	0.5	0.007
231358	175 – 200	0.01	18	0.5	0.007

External Micrometer

Model	Thang đo mm	Độ chính xác ±mm	Đường kính núm xoay	Bước chuyển mm	Dung sai toàn tầm mm
231371	0 – 1	0.0001	18	0.5	0.004
231372	1 – 2	0.0001	18	0.5	0.004
231373	2 – 3	0.0001	18	0.5	0.005
231374	3 – 4	0.0001	18	0.5	0.005

External Micrometer

Model	Thang đo mm	Độ chính xác ±mm	Đường kính núm xoay	Bước chuyển mm	Dung sai toàn tầm mm
230290	300-350	0.01	24	1.0	0.006
230291	350-400	0.01	24	1.0	0.006
230292	400-450	0.01	24	1.0	0.007
230293	450-500	0.01	24	1.0	0.007
230294	500-550	0.01	24	1.0	0.008
230295	550-600	0.01	24	1.0	0.008

External Micrometer

Model	Thang đo mm	Độ chính xác ±mm	Đường kính núm xoay	Bước chuyển mm	Dung sai toàn tầm mm
230170	200-300	0.01	24	1.0	0.006
230171	300-400	0.01	24	1.0	0.007
230172	400-500	0.01	24	1.0	0.008
230173	500-600	0.01	24	1.0	0.009
230174	600-700	0.01	24	1.0	0.009
230175	700-800	0.01	24	1.0	0.009
230176	800-900	0.01	24	1.0	0.010
230177	900-1000	0.01	24	1.0	0.010
230178	1000-1100	0.01	24	1.0	0.011
230179	1100-1200	0.01	24	1.0	0.011
230180	1200-1300	0.01	24	1.0	0.012
230181	1300-1400	0.01	24	1.0	0.012
230182	1400-1500	0.01	24	1.0	0.013

External Micrometer

Model	Thang đo mm	Độ chính xác ±mm	Đường kính núm xoay	Bước chuyển mm	Dung sai toàn tầm mm
234205	0 – 300	0.1/0.01	24	1.0	0.006
234206	300 – 600	0.1/0.01	24	1.0	0.009
234207	600 – 900	0.1/0.01	24	1.0	0.012
234208	900-1200	0.1/0.01	24	1.0	0.015
234209	1200 – 1500	0.1/0.01	24	1.0	0.018
234210	1500 – 1800	0.1/0.01	24	1.0	0.023
234211	1700 – 2000	0.1/0.01	24	1.0	0.025

External Micrometer

Model	Thang đo mm	Độ chính xác ±mm	Đường kính núm xoay	Bước chuyển mm	Dung sai toàn tầm mm
232611	0 – 25x 50	0.01	24	1.0	0.002
232612	0 – 25x 100	0.01	24	1.0	0.003
232613	0 – 25x 150	0.01	24	1.0	0.005

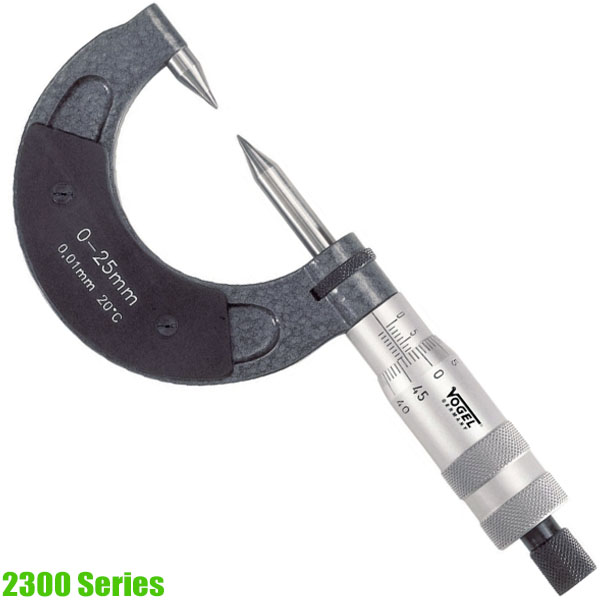

Thước panme mũi nhọn, góc đo 60°

Kết cấu đầu mũi đo nhọn, đỉnh tù, dễ tiếp xúc vào điểm đo trên phôi có khe rãnh hẹp, ứng dụng đặc biệt trong gia công cơ khí chính xác. Góc vát mũi nhọn 60°, bán kính cong đỉnh mũi R = 0.4mm

Model	Thang đo mm	Độ chính xác ±mm	Đk núm ±mm	Bước chuyển ngang mm	Dung sai mm
232910	0-25mm	0.01	20	0.5	0.003
232911	25-50	0.01	20	0.5	0.003

Panme cơ có đầu đo bo tròn

Loại thước này có đỉnh của điểm tiếp xúc phôi là 1 chỏm cầu có bán kính cong R = 7mm. Đường kính trục đo Ø6.5mm. Thích hợp với vị trí đo trên phôi lõm, bán kính cong lớn hơn hoặc bằng 7mm.

Model	Thang đo mm	Độ chính xác ±mm	Đk núm ±mm	Bước chuyển ngang mm	Dung sai mm
232921	0-25mm	0.01	20	0.5	0.003
232922	25-50	0.01	20	0.5	0.003

Thước panme cơ đo ngoài có đầu đo nhọn, góc vát 30° và 60°

Đáp ứng tiêu chuẩn chung của loại dụng cụ đo này. Điều khác biệt chỉ là điểm tiếp xúc với phôi nhọn hoắt, khác với loại trên đây là có đỉnh tù. Đỉnh của đầu đo nhọn như đầu của cây kim. Cho phép tiếp xúc với phôi tại điểm cực nhỏ, hay diện tích tiếp xúc cực nhỏ. Bán kính đầu đo R = 0.4mm

Model	Thang đo mm	Độ chính xác ±mm	Đk núm ±mm	Bước chuyển ngang mm	Dung sai mm
230065	0-25	0.01	20	0.5	0.003
230066	25-50	0.01	20	0.5	0.003
230067	50-75	0.01	20	0.5	0.004
230068	75-100	0.01	20	0.5	0.004
230075	0-25	0.01	20	0.5	0.003
230076	25-50	0.01	20	0.5	0.003
230077	50-75	0.01	20	0.5	0.004
230078	75-100	0.01	20	0.5	0.004

Precision Blade Micrometer

Model	Thang đo mm	Độ chính xác ±mm	Đường kính núm xoay	Bước chuyển mm	Dung sai toàn tầm mm
230380	0 – 25	0.01	20	0.5	0.003
230381	25 – 50	0.01	20	0.5	0.003
230382	50 – 75	0.01	20	0.5	0.004
230383	75 – 100	0.01	20	0.5	0.004
230384	100 – 125	0.01	20	0.5	0.005
230385	125 – 150	0.01	20	0.5	0.005

Blade Micrometer

Model	Thang đo mm	Độ chính xác ±mm	Đường kính núm xoay	Bước chuyển mm	Dung sai toàn tầm mm
231380	0 – 25	0.01	20	0.5	0.004
231381	25 – 50	0.01	20	0.5	0.004
231382	50 – 75	0.01	20	0.5	0.005
231383	75 – 100	0.01	20	0.5	0.005

Precision Disc-Type Micrometer

Model	Thang đo mm	Độ chính xác ±mm	Đường kính núm xoay	Bước chuyển mm	Dung sai toàn tầm mm
230001	0 – 25	0.01	20	0.5	0.004
230002	25 – 50	0.01	20	0.5	0.004
230003	50 – 75	0.01	20	0.5	0.005
230004	75 – 100	0.01	20	0.5	0.005
230005	100 – 125	0.01	20	0.5	0.006
230006	125 – 150	0.01	20	0.5	0.006
230007	150 – 175	0.01	20	0.5	0.006
230008	175 – 200	0.01	20	0.5	0.006
230009	200 – 225	0.01	20	0.5	0.007
2300010	225 – 250	0.01	20	0.5	0.007
2300011	250 – 275	0.01	20	0.5	0.007
2300012	275 – 300	0.01	20	0.5	0.007

Disc-Type Micrometer

Model	Thang đo mm	Độ chính xác ±mm	Đường kính núm xoay	Bước chuyển mm	Dung sai toàn tầm mm
231121	0 – 25	0.01	18	0.5	0.004
231122	25 – 50	0.01	18	0.5	0.004
231123	50 – 75	0.01	18	0.5	0.005
231124	75 – 100	0.01	18	0.5	0.005

External Micrometer

Model	Thang đo mm	Độ chính xác ±mm	Đường kính núm xoay	Bước chuyển mm	Dung sai toàn tầm mm
232510	0 – 15 x 18	0.01	20	1.0	0.002

V-Anvil Micrometer

Model	Thang đo mm	Độ chính xác ±mm	Đường kính núm xoay	Bước chuyển mm	Dung sai toàn tầm mm
230080	1 – 15	0.01	18	0.5	0.004
230081	5 – 20	0.01	18	0.5	0.004
230082	20 – 35	0.01	18	0.5	0.005
230083	35 – 50	0.01	18	0.5	0.005
230084	50 – 65	0.01	18	0.5	0.006
230085	65 – 80	0.01	18	0.5	0.006

Wire Thickness Micrometer

Model	Thang đo mm	Độ chính xác ±mm	Đường kính núm xoay	Bước chuyển mm	Dung sai toàn tầm mm
232902	0 – 10	0.01	19	0.5	0.004

Micrometer for external threads size ø4 x 15.5mm

Model	Thang đo mm	Độ chính xác ±mm	Đường kính núm xoay	Bước chuyển mm	Dung sai toàn tầm mm
230420	0 – 25	0.01	20	0.5	0.003
230421	25 – 50	0.01	20	0.5	0.003
230422	50 – 75	0.01	20	0.5	0.004
230423	75 – 100	0.01	20	0.5	0.004
230424	100 – 125	0.01	20	0.5	0.004
230425	125 – 150	0.01	20	0.5	0.004
230426	150 – 200	0.01	20	0.5	0.005
230427	200 – 250	0.01	20	0.5	0.005
230428	250 – 300	0.01	20	0.5	0.005

Micrometer for external threads size ø3.5 x 13.5mm

Model	Thang đo mm	Độ chính xác ±mm	Đường kính núm xoay	Bước chuyển mm	Dung sai toàn tầm mm
230450	0 – 25	0.01	20	0.5	0.003
230451	25 – 50	0.01	20	0.5	0.003
230452	50 – 75	0.01	20	0.5	0.004
230453	75 – 100	0.01	20	0.5	0.004
230454	100 – 125	0.01	20	0.5	0.004
230455	125 – 150	0.01	20	0.5	0.004
230456	150 – 200	0.01	20	0.5	0.005
230457	200 – 250	0.01	20	0.5	0.005
230458	250 – 300	0.01	20	0.5	0.005

Thước panme đo bánh răng, nhông

Model	Thang đo mm	Độ chính xác ±mm	Đường kính núm xoay	Bước chuyển mm	Dung sai toàn tầm mm
230901	0-25	0.01	20	0.5	0.002
230902	25-50	0.01	20	0.5	0.002
230903	50-75	0.01	20	0.5	0.003
230904	75-100	0.01	20	0.5	0.003
230905	100-125	0.01	20	0.5	0.004
230906	125-150	0.01	20	0.5	0.004
230907	150-175	0.01	20	0.5	0.004
230908	175-200	0.01	20	0.5	0.004
230909	200-225	0.01	20	0.5	0.005
230910	225-250	0.01	20	0.5	0.005

External Micrometer Set

Model	Thang đo mm	Độ chính xác ±mm	Số lượng pcs	Đường kính núm xoay	Bước chuyển mm
232003	0 – 75	0.01	3	18	0.5
232004	0 – 100	0.01	4	18	0.5
232006	0 – 150	0.01	6	18	0.5
232107	150 – 300	0.01	6	18	0.5
232108	0 – 300	0.01	12	18	0.5
232109	1	0.01	4	18	0.5

External Micrometer Set

Model	Thang đo mm	Độ chính xác ±mm	Số lượng pcs	Đường kính núm xoay	Bước chuyển mm
232001	0 – 100	0.01	4	18	0.5

Giá của thước panme tùy theo chủng loại và số lượng đặt hàng sẽ có giá khác nhau. Vui lòng liên hệ trực tiếp với chúng tôi để có giá chi tiết.
